Winflow tarjoaa useita moderneja ja tyylikkäitä liesikupuja eri kohteisiin.
WinHood-liesikupusarjan W-mallit ja integroitavat C1-mallit on suunniteltu ensisijaisesti kerrostalojen yhteiskanava-poistojärjestelmiin. Kuvut toimivat myös asuntokohtaisissa ilmanvaihtojärjestelmissä; koneellisissa tai painovoimaisissa systeemeissä.
Esitteet
Palopeltiventtiili WF-BTZ-2 on tarkoitettu osastoiviin vertikaalisiin ja vaakasuoriin rakenteisiin toimien sekä tulo- että poistoventtiilinä. Sulkeutumislämpötila on 72 C.
WF-BTZ-2 toimii myös savunrajoittimena koossa D100 ja D125.
Venttiili asennetaan mukana tulevaan erilliseen asennuskehykseen.
Kokoja on D100, D125, D160 ja D200. Väri RAL9010.
WF-BTZ-2 palopeltiventtiilinä
Venttiili on palotestattu EN 1366-2:n mukaisesti. Koot D100-D200.
Tuotteen paloluokitus on EN 13501-3:n mukaisesti EI 90 S / EI 120 S riippuen rakenteesta ja asennustavasta.
WF-BTZ-2 + kehys KKS luokitukset rakenteittain:
| Seinä, min 100 mm: | Betoni | EI 90 S |
| Seinä, min 115 mm: | Tiili/muurattu | EI 90 S |
| Katto, min 100 mm: | Betoni | EI 90 S |
| Seinä, kipsilevyrakenne | seinän rakenteen / paksuuden sekä venttiilin asennustavan mukaisesti | EI 30 S – EI 120 S |
Venttiili on CE-merkitty EN 15650:n mukaisesti.
WF-BTZ-2 savunrajoittimena
WF-BTZ-2 on testattu savunrajoittimena käytettäväksi Suomessa.
Kattaa koot D100-D125.
Eurofins-lausunto EUFI29-24000081-T3

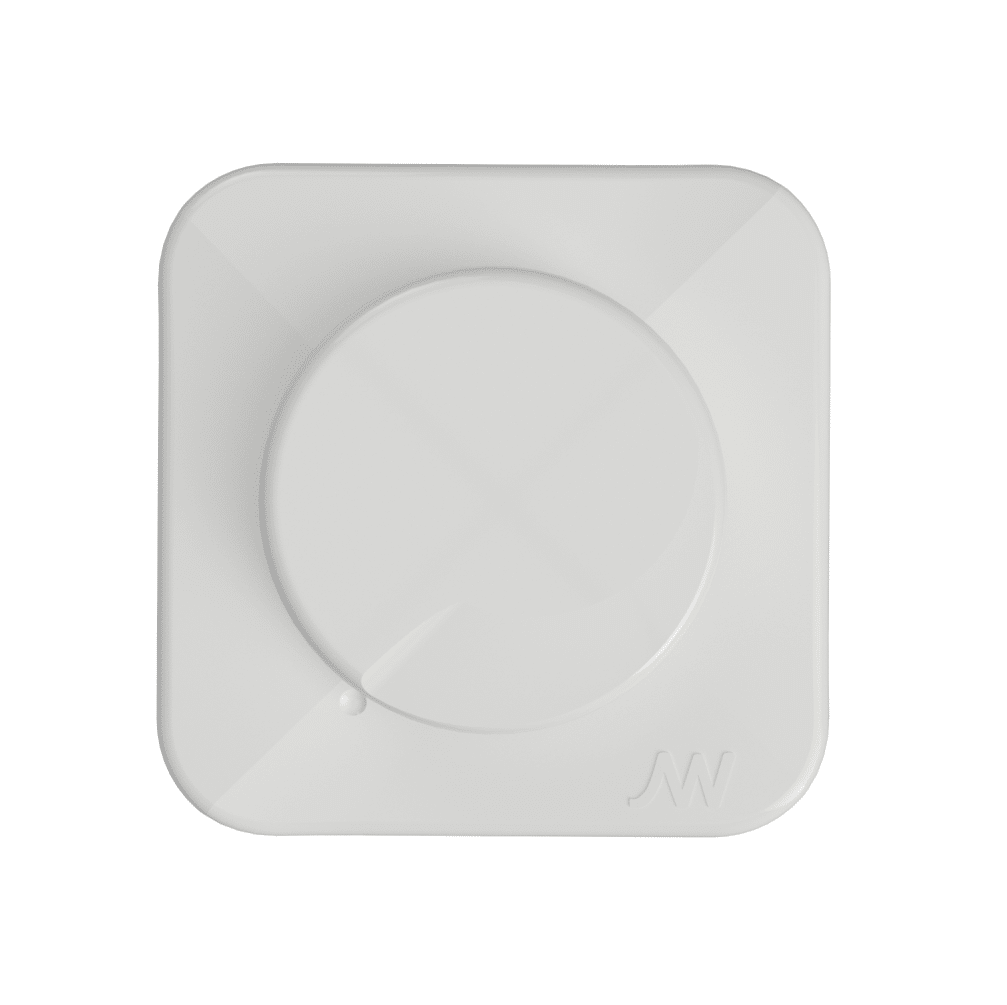

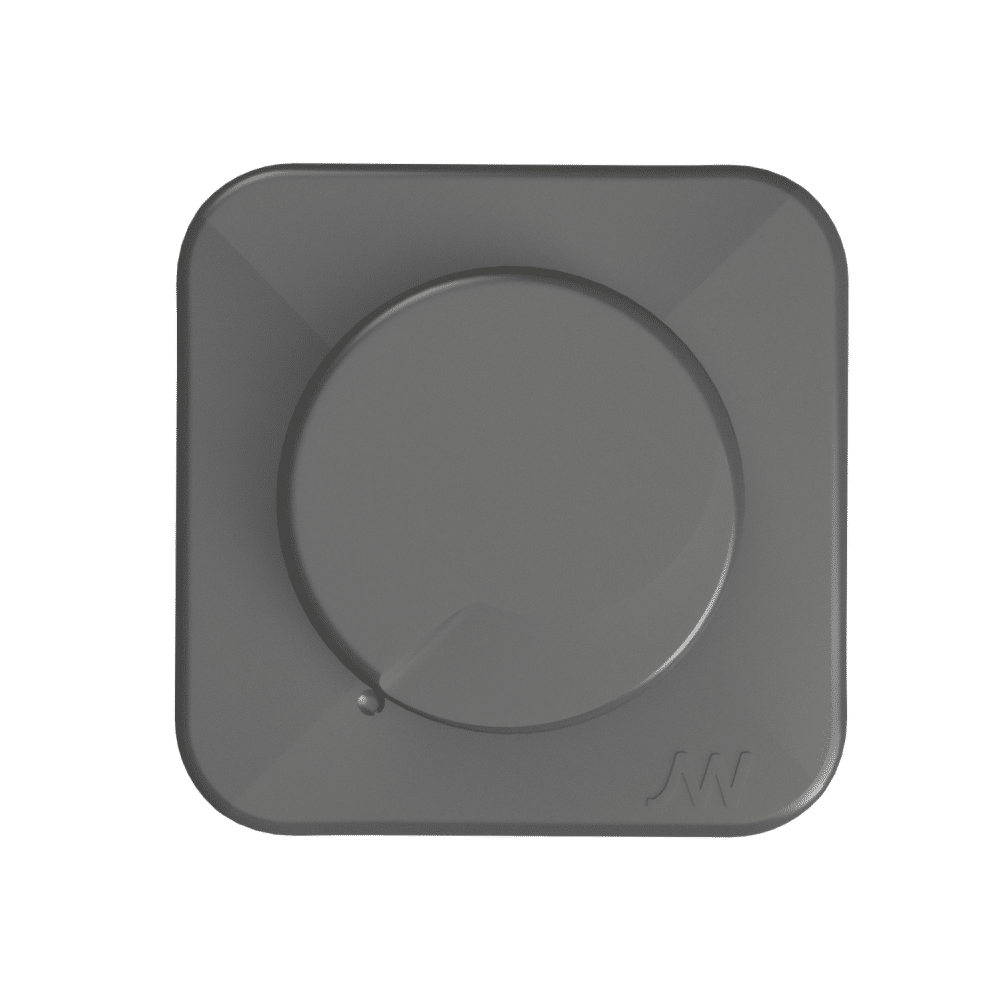

WinControl-säädin MC1 on tarkoitettu kanavapuhaltimien ja huippuimurien sekä vastaavien sovellusten kierrosten säätämiseen.
Siinä on hyvin ergonomisesti ja eleettömästi toimiva säädinnuppi, jolla säädettävän laitteen tehoa voidaan portaattomasti säätää. Moottorisäädin MC1 on upotettavaa mallia ja sitä on saatavana valkoisena, tumman harmaana ja alumiinin värisenä.
- Nimellisjännite: 230 VAC ± 10%
- Käyttötaajuus: 50 Hz
- Nimellisvirta: 0.1 – 1 A
- Kotelointiluokka: IP20

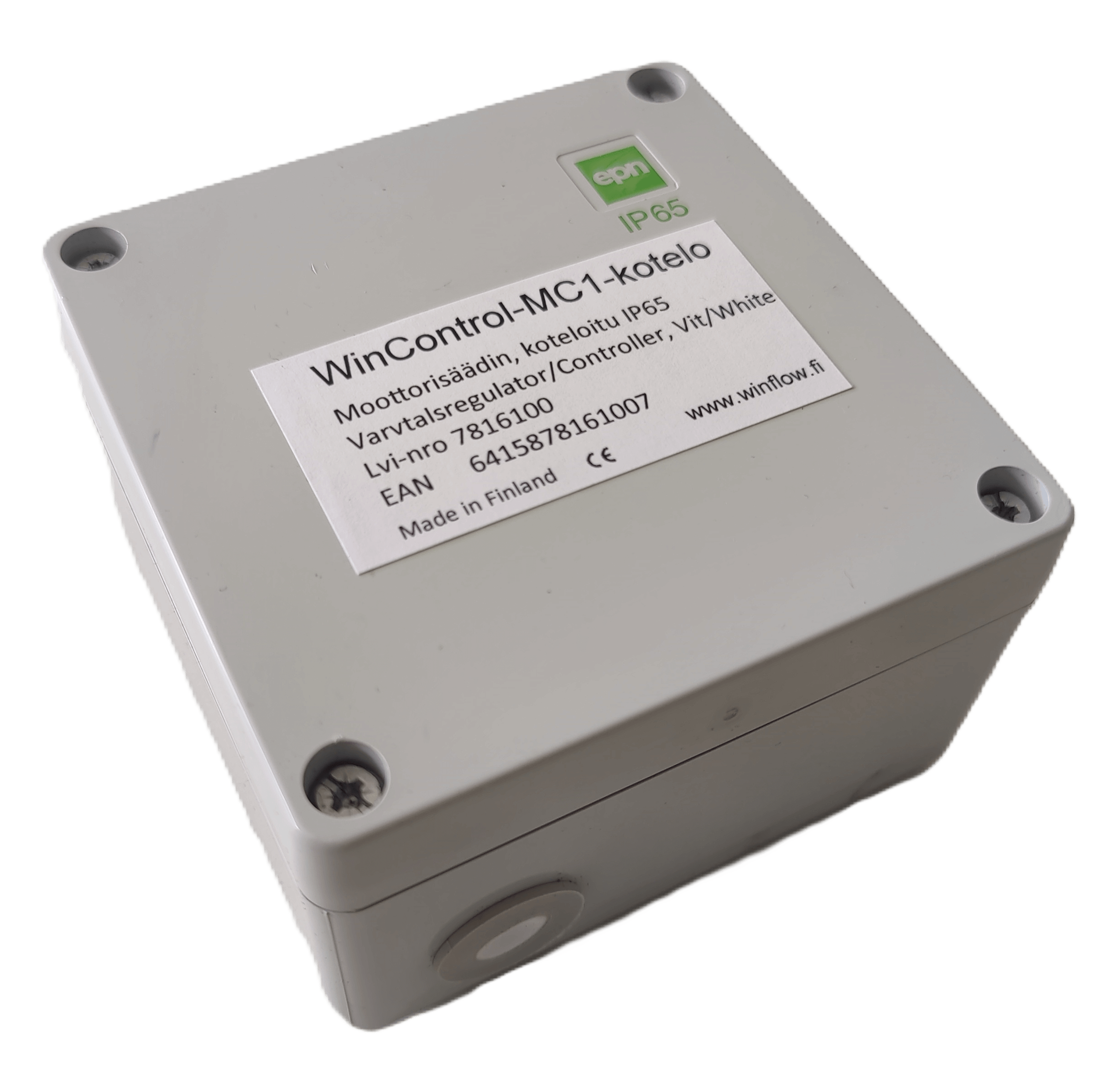

Koteloitu malli
WinControl-MC1-kotelo on säätimen IP65-suojattu malli, jolla säädetään järjestelmän haluttu vakiokierrosnopeus. Säädön jälkeen säädin suojataan kannella. Suojausluokan myötä kotelon voi asettaa ulos tai sisälle lähes rajoituksetta.
Käyttökohteina esimerkiksi radonkanavistot.
Esitteet

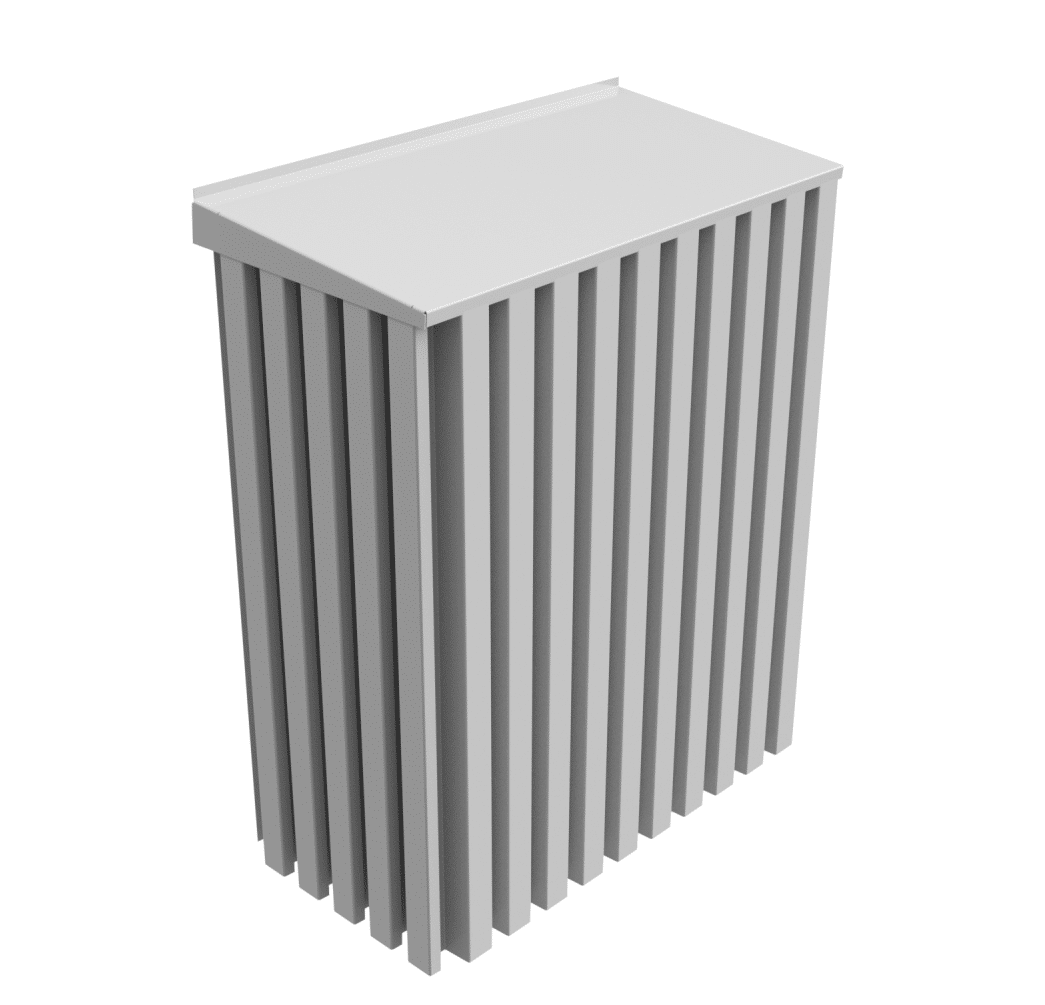

WF-Lumisuoja on tarkoitettu ilmanottoaukkojen suojaksi. Tuote suojaa nimensä mukaisesti lumen kulkeutumista ilmanvaihtojärjestelmiin. Yhtä lailla se ehkäisee tehokkaasti myös irtoveden pääsyn järjestelmiin.
Pienin valmistettava säleikkö on leveydeltään 500 mm. Syvyyden osalta minimi on 300 mm ollen myös vakiosyvyys. Lumisuojan käytännön maksimikorkeus on 2000 mm.
Lumisuojan koon valinnassa otsapintanopeus ei saa ylittää 0,6 m/s. Alle sen irtoveden erotuskyky on käyttöalueella on aina yli 99,5 %.
Painehäviöarvot:

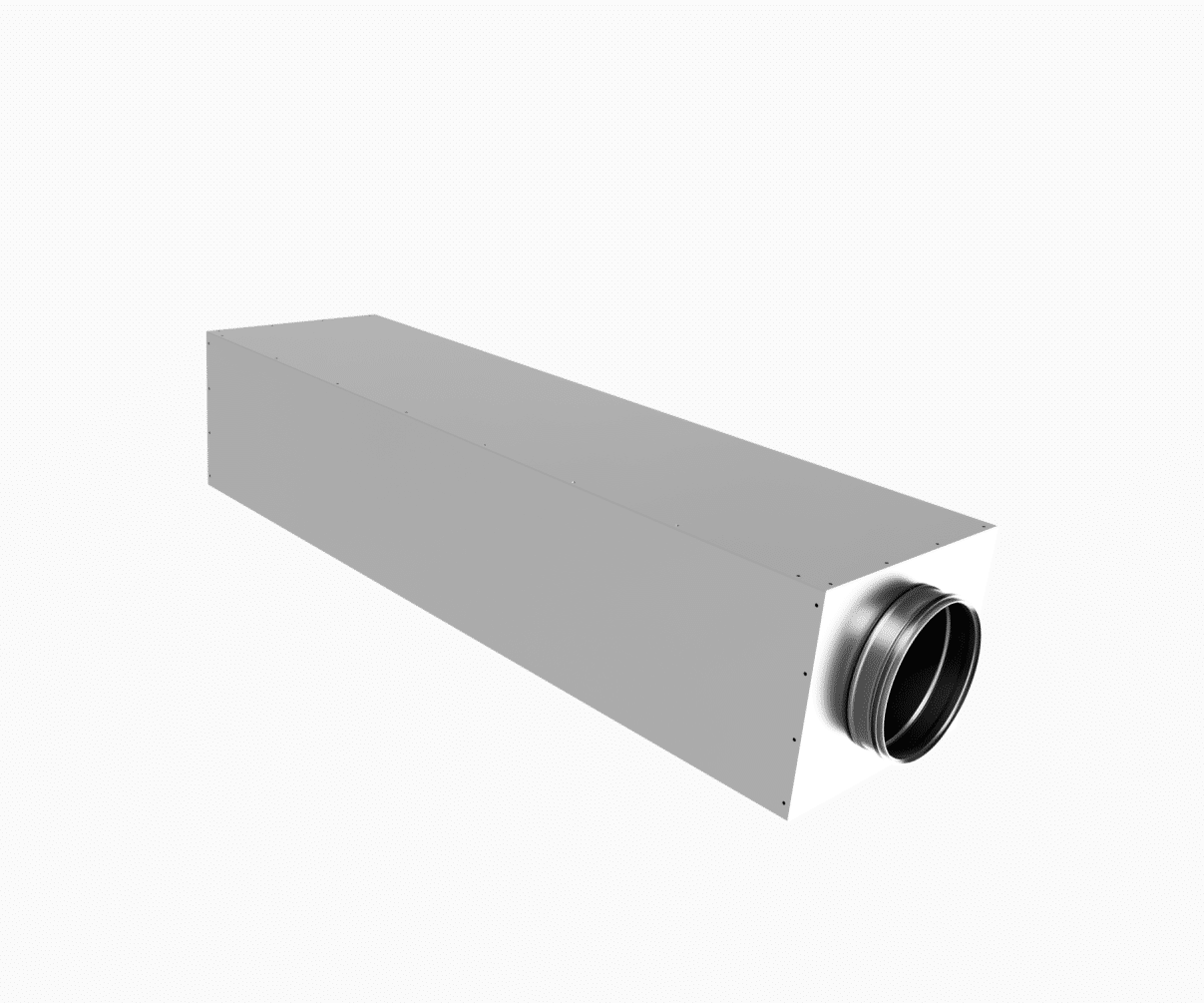

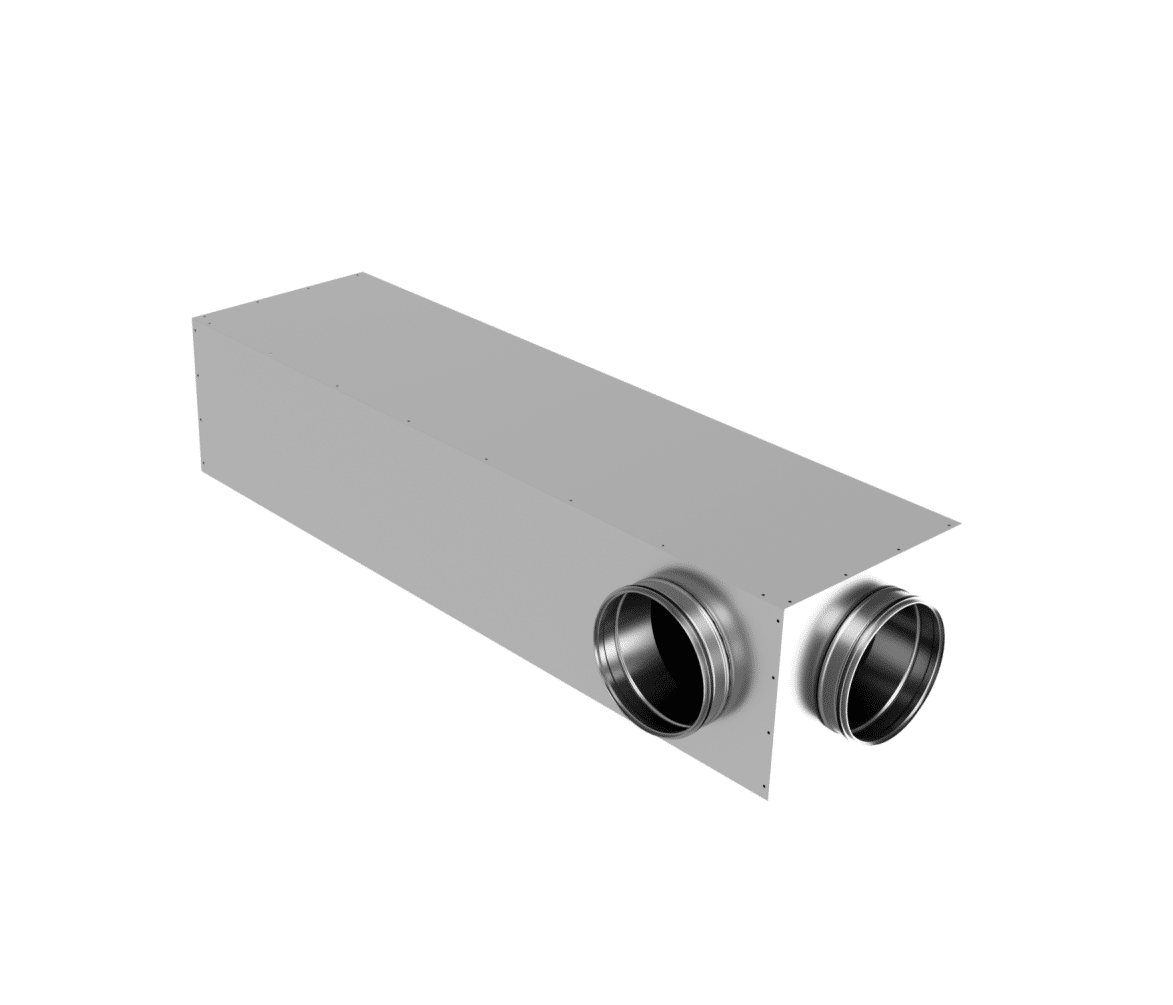

WinStil-äänenvaimentimet ovat tarkoitettu kaikkiin ilmanvaihtojärjestelmiin. Äänenvaimennusominaisuuksiltaan painopiste on matalilla taajuuksilla ja vaimentimien painehäviö on erittäin matala.
Vakiokoot ovat D125-D160.
Muut koot ja vaimennuksen erikoisratkaisut kyselyn pohjalta.
